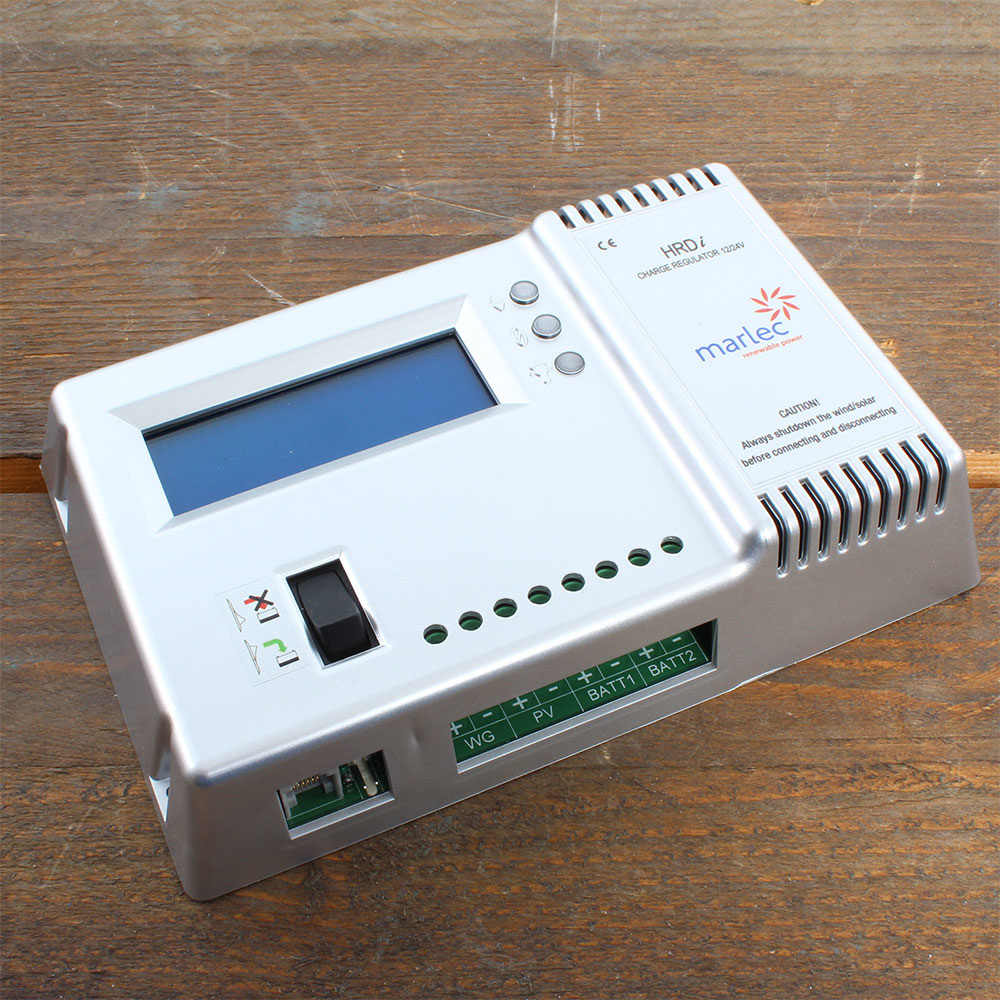

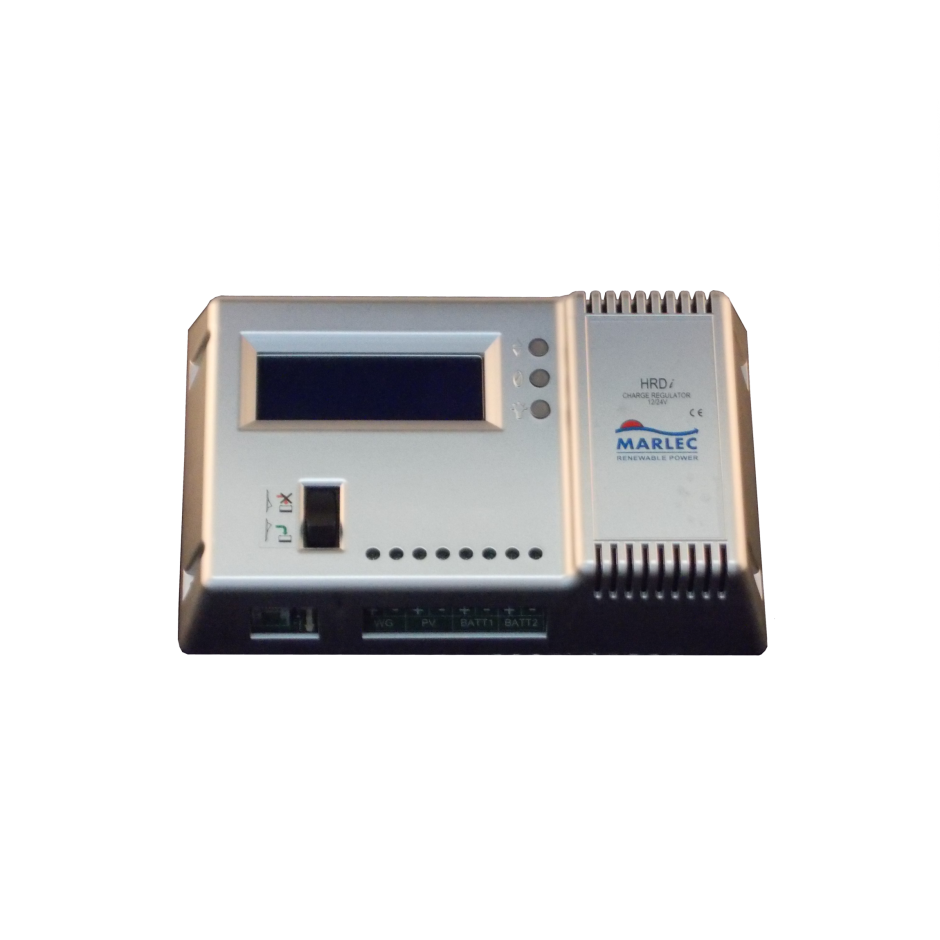

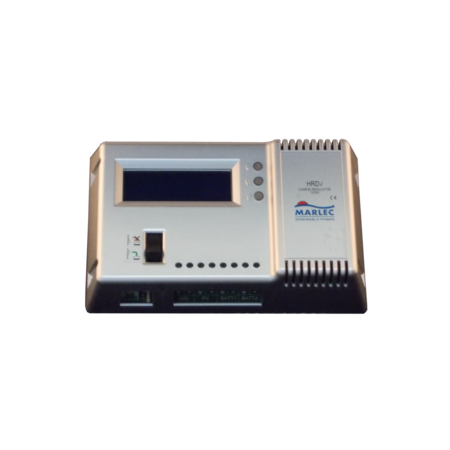

Rutland HRDi laadregelaar/ laadcontroller - Loodzuur

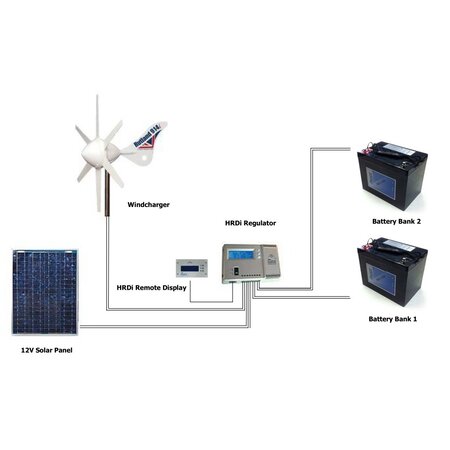

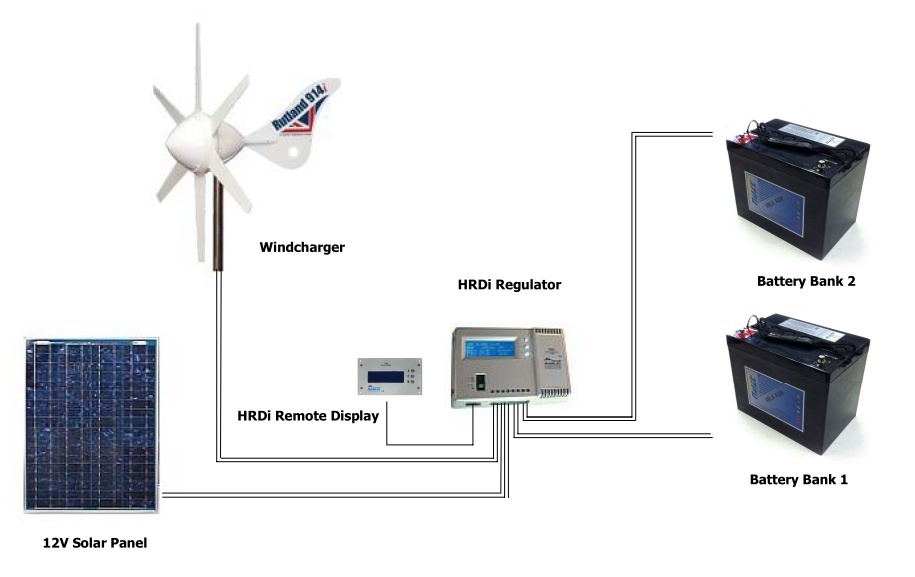

Deze Rutland HRDi laadregelaar is bedoeld om tussen uw windturbine en uw accu te plaatsen. U kunt 2 accu's of accubanken aansluiten op de HRDi laadregelaar. Deze laadregelaar is o.a. geschikt voor de Rutland 504, 914i en FM910-4 Furlmatic windladers. De HRDi laadregelaar bevat tevens ingang voor 160 Watt aan zonnepanelen.
Alleen geschikt voor loodzuur accu's
Let op: deze laadregelaar is alleen geschikt voor loodzuur accu's (zoals natte accu's, gel en AGM).
Meertraps laadregeling
De meertraps laadregeling van de Rutland HRDi levert de juiste vermogens en voltages die nodig zijn om uw accu's het maximaal beschikbare vermogen te laden en ze op de juiste manier te onderhouden. De HRSi kan door deze meertraps laadregeling bulk- en floatfase-laden waardoor de accu op een veilige manier wordt geladen en onderhouden. Uw accu's gaan hierdoor langer mee.
Geschikt voor
Deze Rutland HRDi laadregelaar is geschikt voor de Rutland 504, de Rutland 914i en de Rutland FM910-4 Furlmatic modellen windladers. De Rutland HRSi laadregelaar is geschikt om 2 accu's of accubanken te laden en te onderhouden op 12V of 24V.
Verder is de Rutland HRDi laadregelaar alleen geschikt voor loodzuur accu's en niet voor lithium.
Let op: Rutland laadregelaars zijn niet geschikt voor ander merk windturbines.
Handmatige uitschakeling mogelijk
De Rutland HRDi laadregelaar kan via de aan-uit knop uitgeschakeld worden. De turbine wordt bij uitzetten van de laadregelaar in een inactief modus gezet waarbij de turbinebladen nagenoeg wrijvingsloos zullen draaien.
Functies van de HRDi laadregelaar
- De HRDi laadregelaar werkt met PWM (Pulse Width Modulation) technologie.
- De HRDi controleert en bewaakt de batterijspanning en gebruikt de PWM technologie om overladen te voorkomen.
- Bij piekspanningen (door windvlagen bijvoorbeeld) regelt de HRDi de stroom van de wind- en zonne-opladers en zorgt voor een geleidelijke lading van de accu.
- De snelheid van de turbine wordt automatisch geregeld via de HRDi en zorgt zo voor een langere levensduur van de windlader/ windturbine.
- Afhankelijk van de laadstatus van de accu reageert de windturbine door de snelheid te verhogen om meer of minder vermogen te leveren.
- De energie van de eventuele zonnepanelen wordt op dezelfde manier geregeld. De HRDi zorgt ervoor dat de afgenomen wind- en zonne-energie goed op elkaar worden afgestemd.
- LED-indicatoren tonen de accuspanning en laadstatus.
- De HRDi-laadregelaar is geschikt voor het opladen en onderhouden van 2 accu's of accubanken op 12 Volt of 24 Volt.
- De HRDi-regelaar kan handmatig uitgeschakeld worden. De turbine zal dan vertragen naar een inactief status.
- De HRDi-laadregelaar maakt gebruik van temperatuurcompensatie om de accu maximaal goed en veilig te laden.
- Automatische spanningsdetectie voor 12 Volt of 24 Volt systemen.

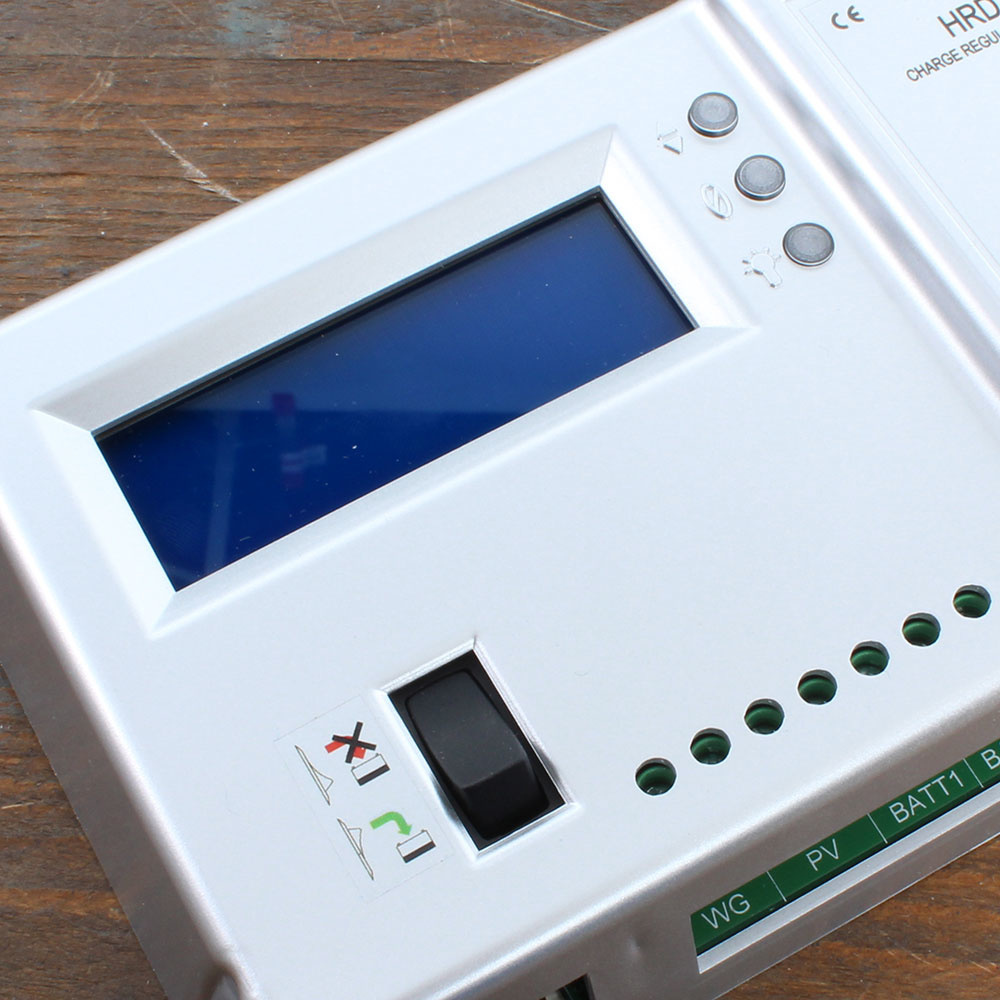

LCD indicatie
Een duidelijk LCD scherm toont de status van laden en het voltage van de aangesloten accu's.
Installatie

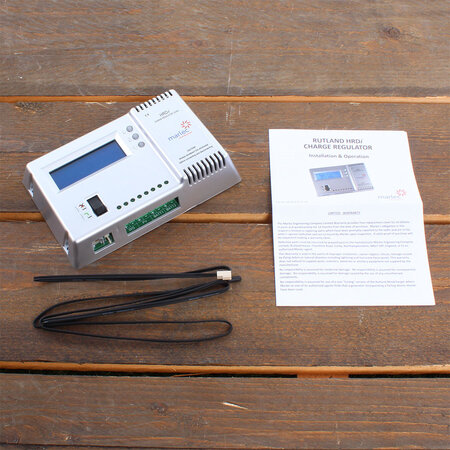

Lees voordat u gaat installeren altijd eerst de handleiding. Een aantal belangrijke punten noemen we hierbij alvast.
1. Zonnepanelen moeten altijd zijn uitgerust met diodes.
2. De accu’s moeten eerst worden aangesloten voor automatische detectie van het voltage.
3. Wees voorzichtig bij het aansluiten van de HRDi laadregelaar, omgekeerde polariteit (verkeerd aangesloten plus en min) kan schade aan de HRDi veroorzaken.

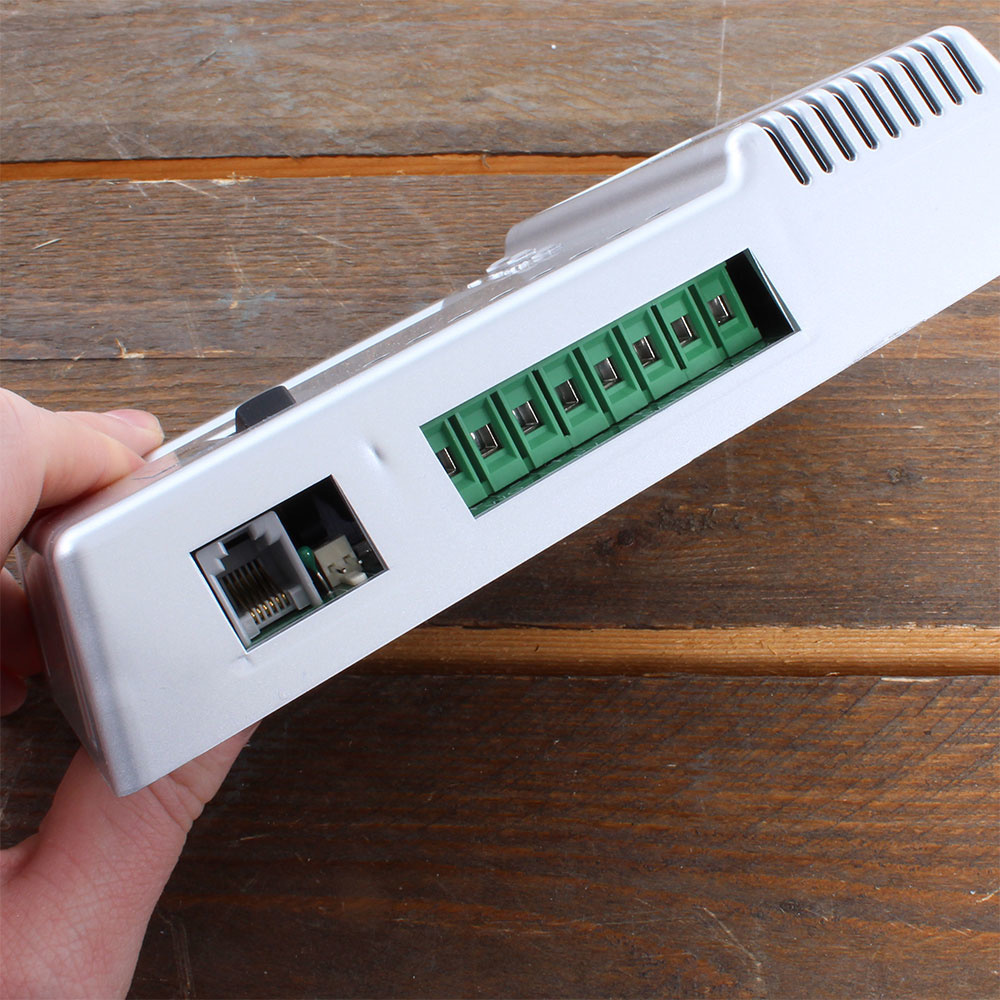

De Rutland HRDi is verder eenvoudig aan te sluiten met schroefterminals op de laadregelaar.
Voor bekabeling van de windturbine naar de laadregelaar kunt u 2,5mm2 bekabeling gebruiken tot een afstand van 20 meter. Daar boven raden we aan dikkere kabels te gebruiken. De schroefcontacten van de laadregelaar kunnen kabels aan tot 6mm2.
Handige extra informatie bij uw Rutland Laadregelaar:
Details
Maximale input: 1 x Rutland 914i, FM910-4 Furlmatic of Rutland 504 windlader plus maximaal 160 Watt aan zonnepanelen
Output nominaal: 12V of 24V
Output aantal: 2 x 12V of 24V accu of accubank
Afmetingen: 193 x 127 x 40 mm
Gewicht: 0,42 kg
