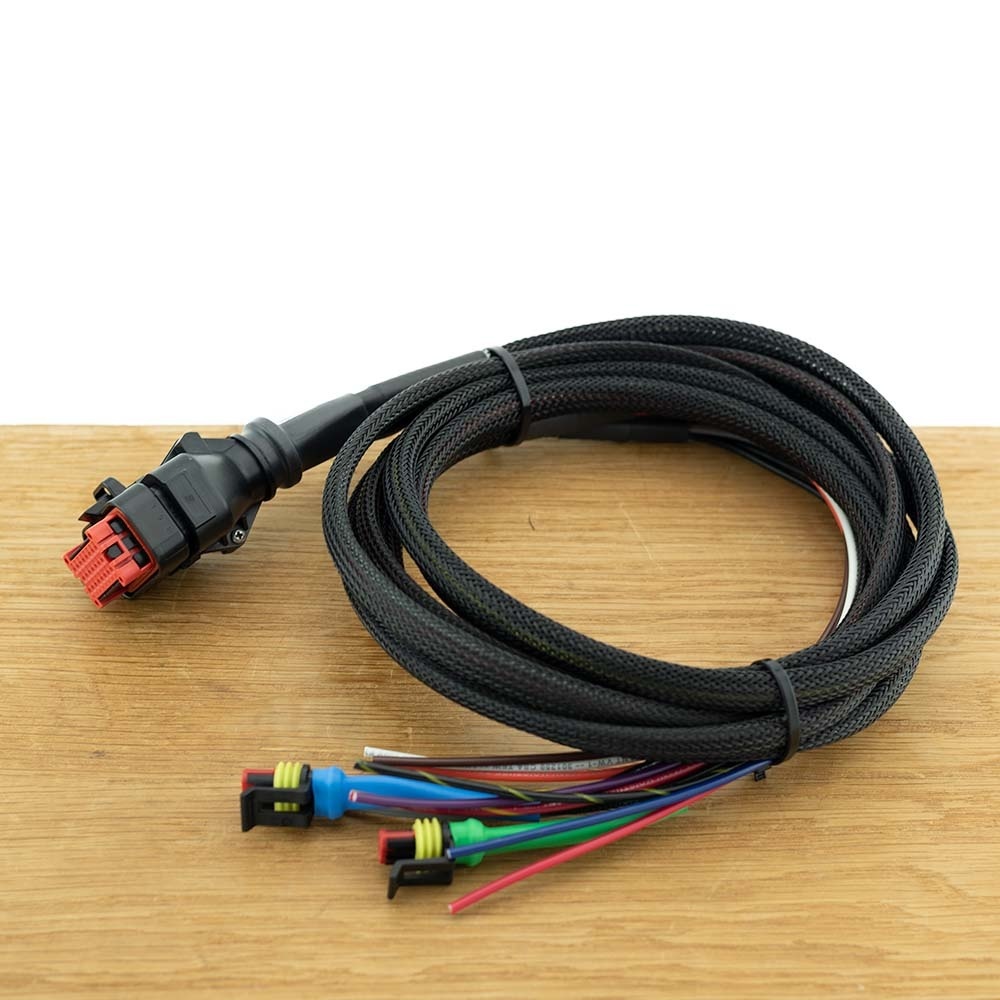

Wakespeed WS500/PH P-Type Wiring Harness
Deze Wakespeed WS500/PH P-Type Wiring Harness is een aansluitkabel voor een Wakespeed WS500-regelaar met een dynamo, die een positief gecontroleerd veld nodig heeft.

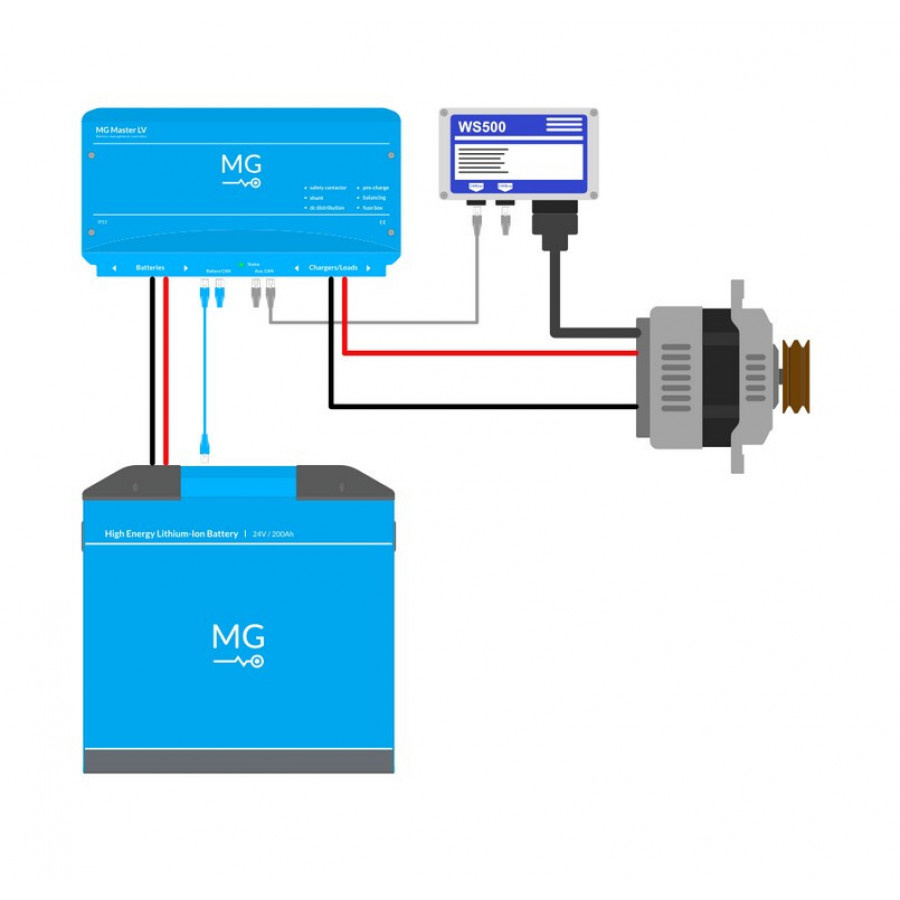

Met deze aansluitkabel kunt u een externe WakeSpeed regelaar met de CAN-bus interface gebruiken op grotere dynamo's. Het CAN-bus protocol is geïmplementeerd tussen de MG Master LV en de WakeSpeed WS500 om de dynamostroom te regelen.

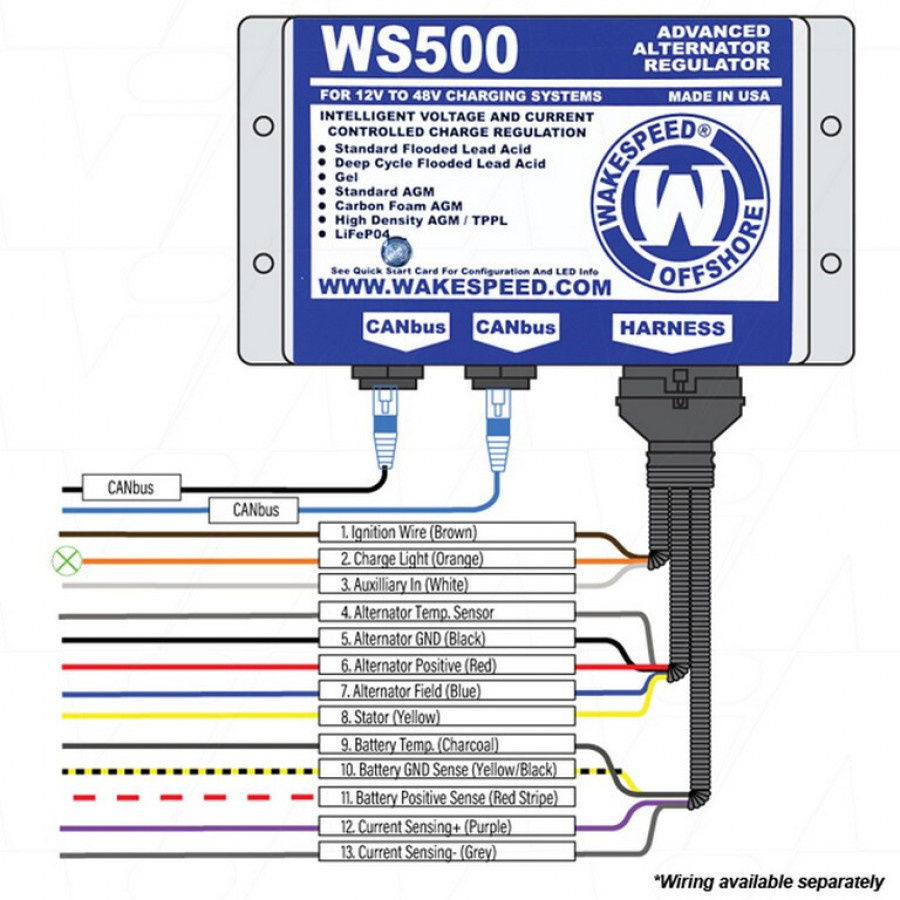

Zie de afbeeldingen voor een aansluitvoorbeeld.

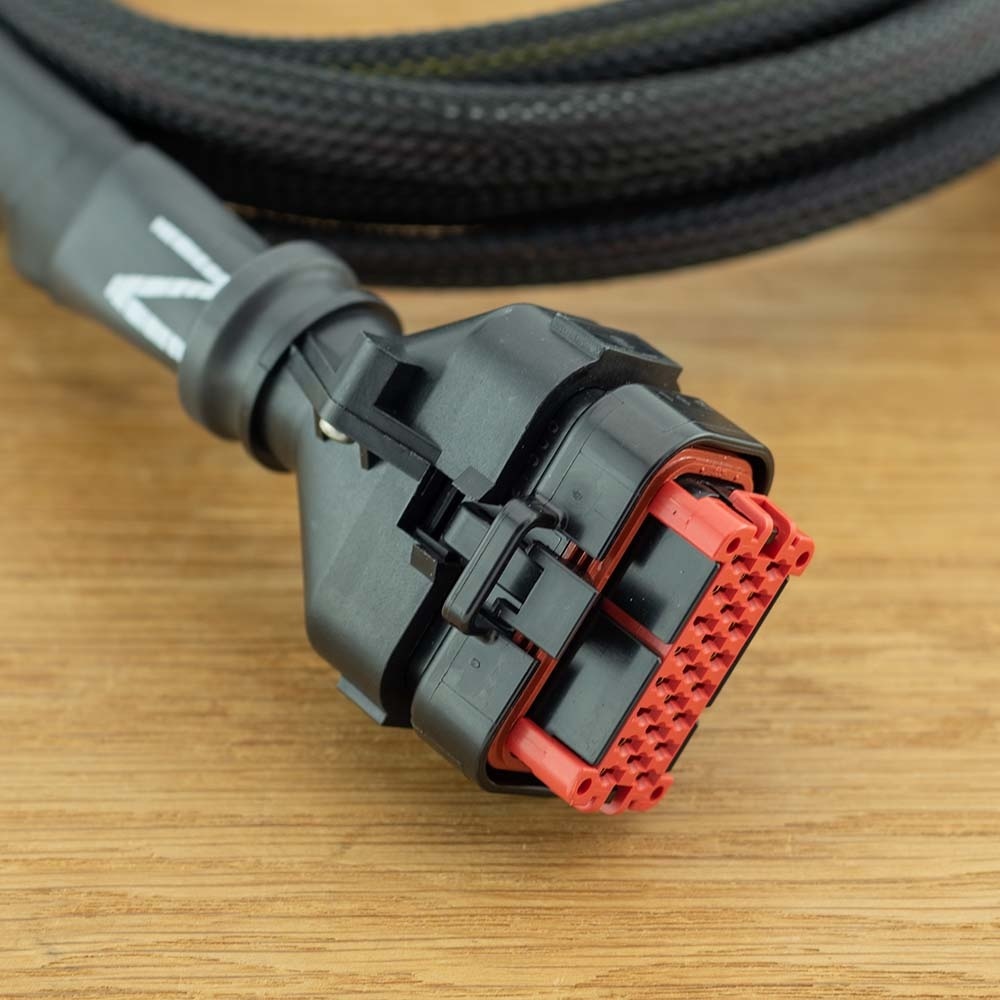

WS500 bedradingsbomen voor dynamoregelaars Uitgerust met WS500-compatibele Ampseal-connectoren, bieden deze P-type en N-type bedradingsbomen alle benodigde draden en verbindingskabels voor 12V, 24V en 48V systemen.

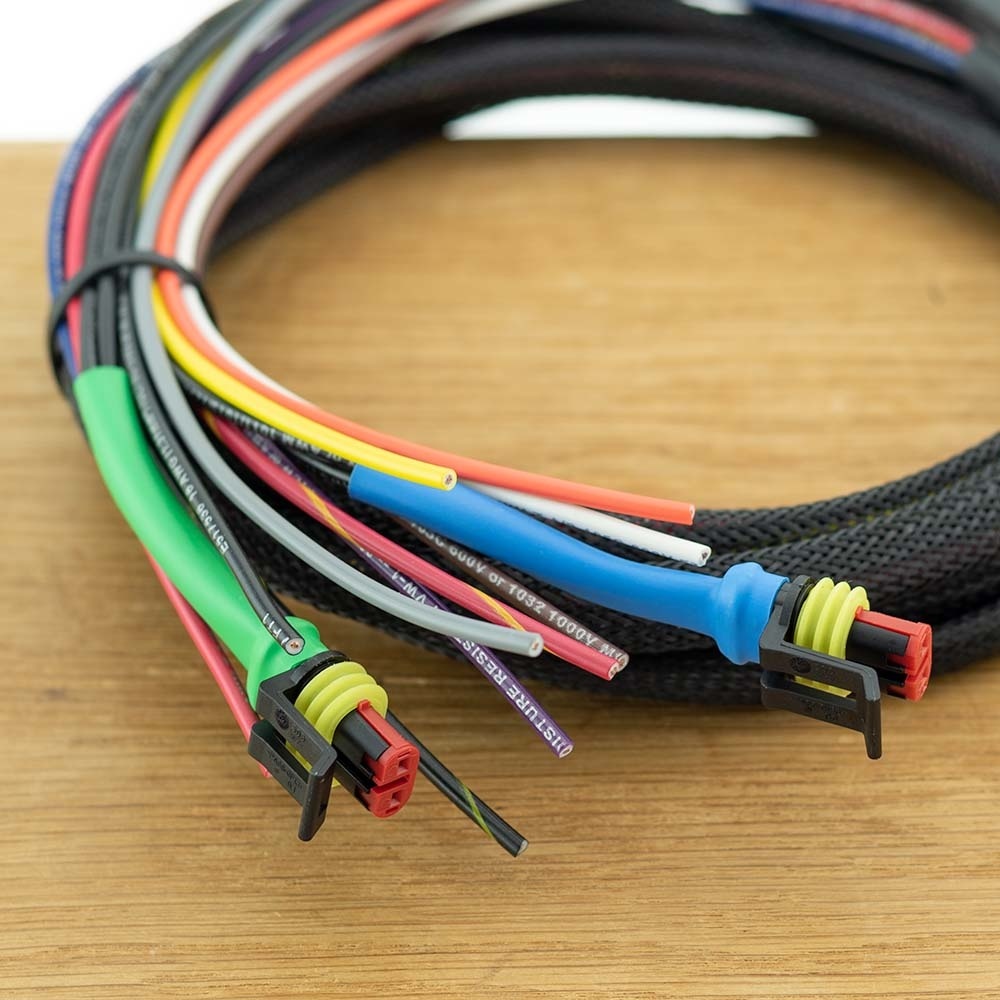

De kabelboom bepaalt de polariteit van de regelaar, dus het is essentieel om ervoor te zorgen dat de kabelboom overeenkomt met de veldexcitatiepolariteit van de dynamo die wordt bestuurd. Kabelbomen zijn voorzien van Superseal-connectoren voor de temperatuur van de dynamo en accutemperatuursensoren. De Dynamo temperatuursensor pigtail is inbegrepen. De gebruiker moet zorgen voor zekering voor positieve stroom- en positieve spanningsdetectiedraden. WS500 / PH (aangeduid met een rode band bij de Ampseal-connector) wordt weergegeven.
WS500 / PH - Voor gebruik met P-type (positieve veld) alternatoren
WS500 / NH - Voor gebruik met N-type (negatief veld) alternatoren
Het gaat hier om de kabel van het type P-Type dus.
